NOBREAK 10KVA SENOIDAL ONLINE DUPLA CONVERSAO INTELBRAS DNB MONO 220V TORRE

DNB 10.0 kVA 220V TW

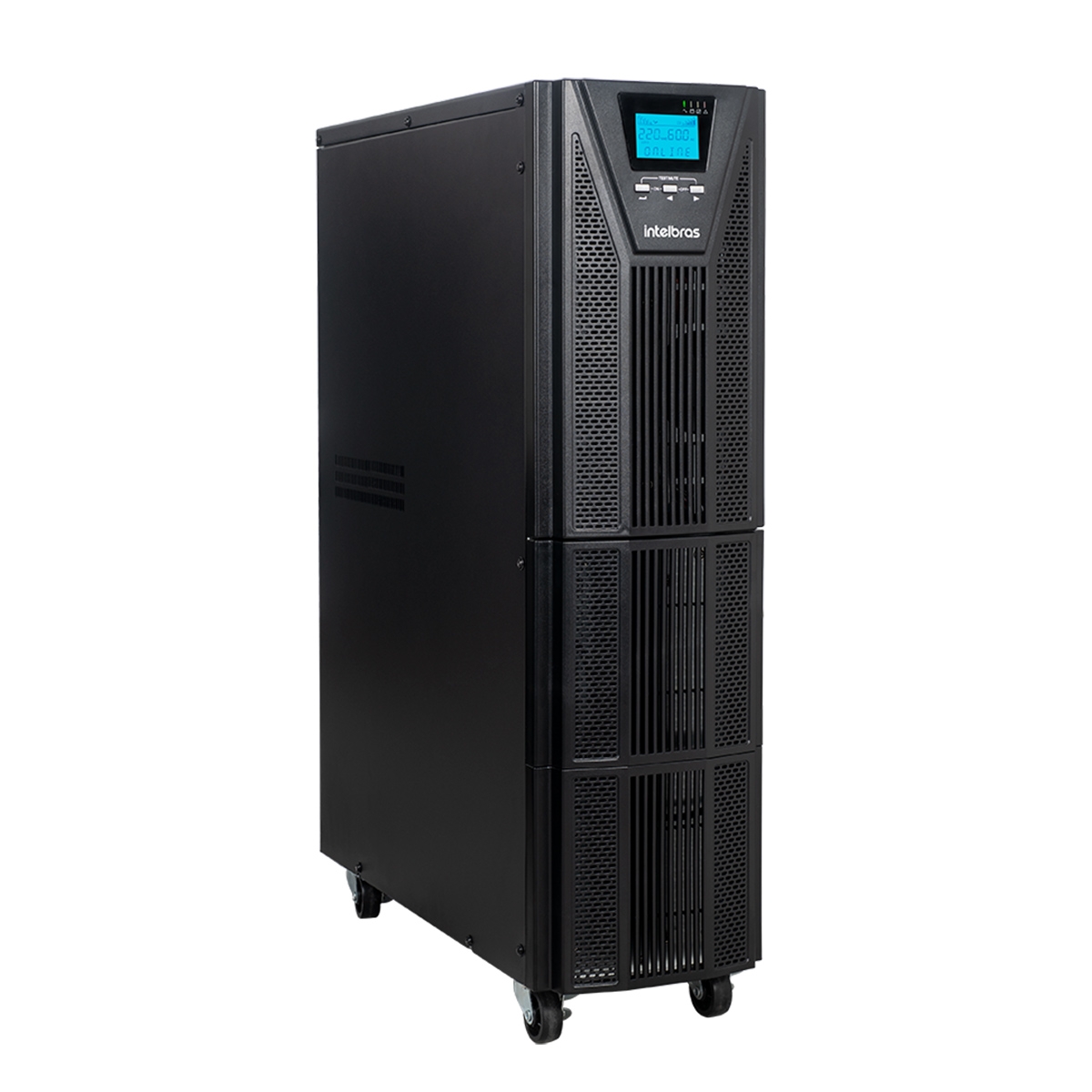

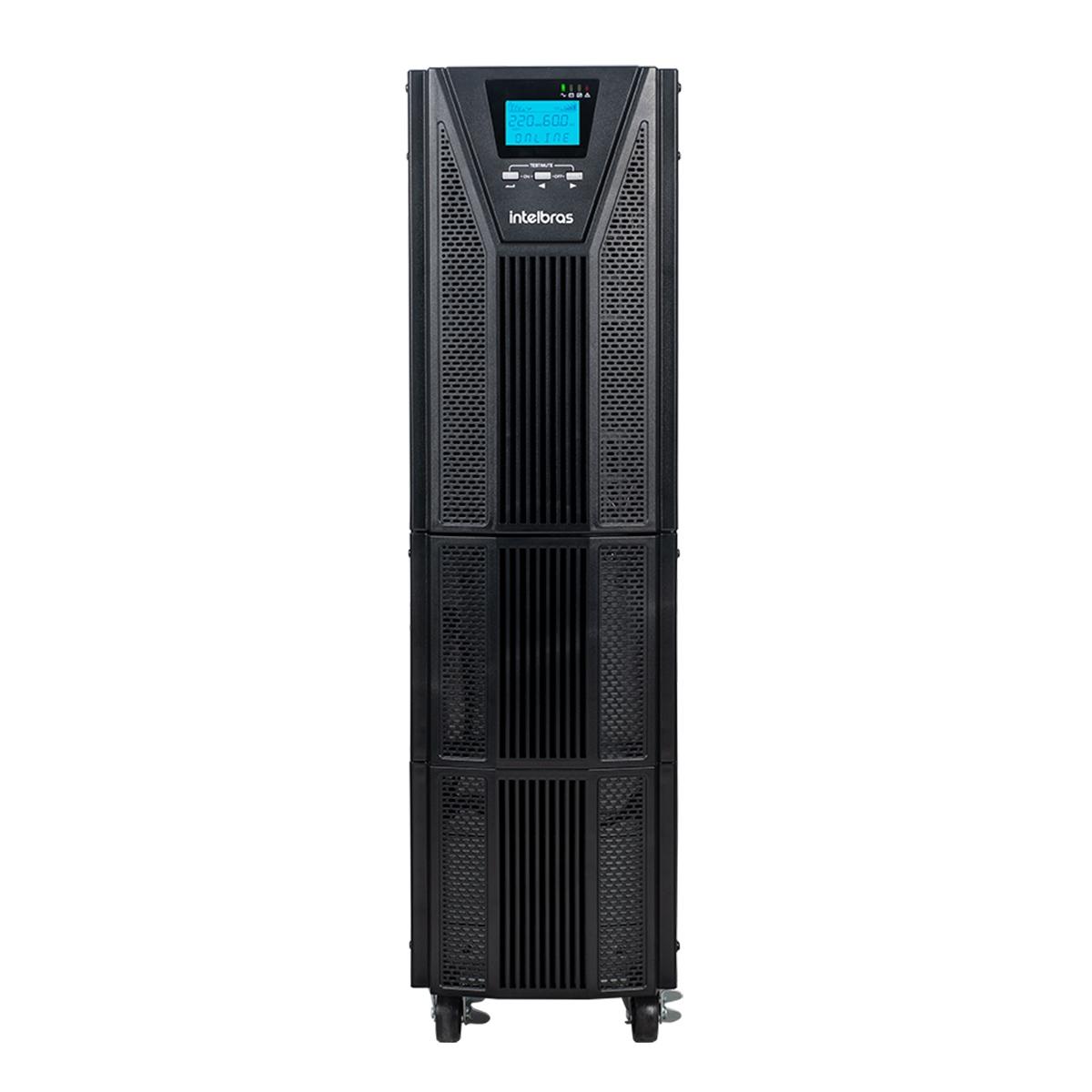

Nobreak online torre
O nobreak online torre DNB 10 kVA 220V TW garante alto nível de
qualidade de energia a equipamentos sensíveis. Indicado para servidores,
data centers, switches, computadores de alto desempenho e
equipamentos que não podem sofrer interrupção por tempo de
comutação.
» Ideal para equipamentos sensíveis
» Alta performance e eficiência
» Onda senoidal pura, sem distorção
» Ampla faixa de operação
» Chave Bypass de manutenção
» Modo Eco para economia de energia
» Display LCD de fácil configuração
» Gerenciamento local (USB e RS232) e Remoto (SNMP)1
» Tempo de comutação: 0ms2
» Bornes de entrada e de saída: 60 A
» Baterias internas: 20 × 12 V 9 Ah
» Expansão de autonomia: conector SB 50
» Placa de paralelismo para expansão de potência (inclusa)
» Disjuntor de proteção 60 A
» Monovolt: 220 V~

Especificações técnicas
Modelo DNB 10 kVA TW 220V
Potência de pico (VA/W) 10.000 VA / 10.000 W
Topologia Online Dupla Conversão
Entrada
Tensão nominal 220 / 230 / 240 V (220 V padrão)
Corrente nominal 45,5 A
Fases Monofásico (Fase-Neutro-Terra) ou (Fase-Fase-Terra)
Faixa de tensão
Carga abaixo de 50%: 175-288 V~
Carga acima de 50%: 120-288 V~
Frequência nominal 50 / 60 Hz (configuração padrão 60 Hz)
Faixa de frequência de entrada 40 - 70 Hz
Alimentação Bornes 60 A

Correção de fator de potência das cargas Sim
Fator de potência >0,99
Distorção harmônica de corrente (THDi) <3% carga linear
Consumo a vazio 130 W
Compatibilidade de geradores Sim
Faixa de tensão de entrada no modo Bypass
Faixa superior:
220 V: +25%
230 V: +20%
240 V: +15%
Faixa inferior: -45%
Faixa de frequência do modo Bypass ±10%
Disjuntor de entrada Disjuntor bipolar, Classe D, 60 A
Saída
Frequência nominal 50 / 60 Hz (60 Hz padrão)
Tensão nominal 220 / 230 / 240 V (220 V padrão)
Fases de saída Monofásico (Fase-Neutro-Terra)
Fator de potência de saída 1.0
Faixa de frequência na saída em modo Dupla
conversão
±0,1 Hz
Fator de crista 3:1
Regulação de tensão modo dupla conversão ±1%
Forma de onda Senoidal pura
Distorção harmônica da tensão (THDv)
Carga linear = 2%
Carga não linear = 5%
Eficiência modo Dupla conversão Até 92%
Eficiência modo Eco Até 95%
Eficiência modo Bypass Até 95%
Tomadas Bornes de 60 A
Baterias
Baterias internas Sim
Tensão do barramento 240 V
Tipo de bateria VRLA 12 V / 9 Ah
Quantidade de baterias internas 20 baterias VRLA 12 V / 9 Ah
Corrente de carga 1 a 5 A (por padrão de fábrica 2 A)
Terminal para baterias externas Terminal de engate rápido tipo SB-50
Capacidade de bancos de baterias externas Até 5
Capacidade máxima do banco de baterias externas 36 Ah
Tensão DOD Configurável (padrão 10,5 V por bateria)
Tensão de flutuação Configurável (padrão 13,5 V por bateria)
Disjuntor das baterias externas Sim
Disjuntor das baterias internas Sim

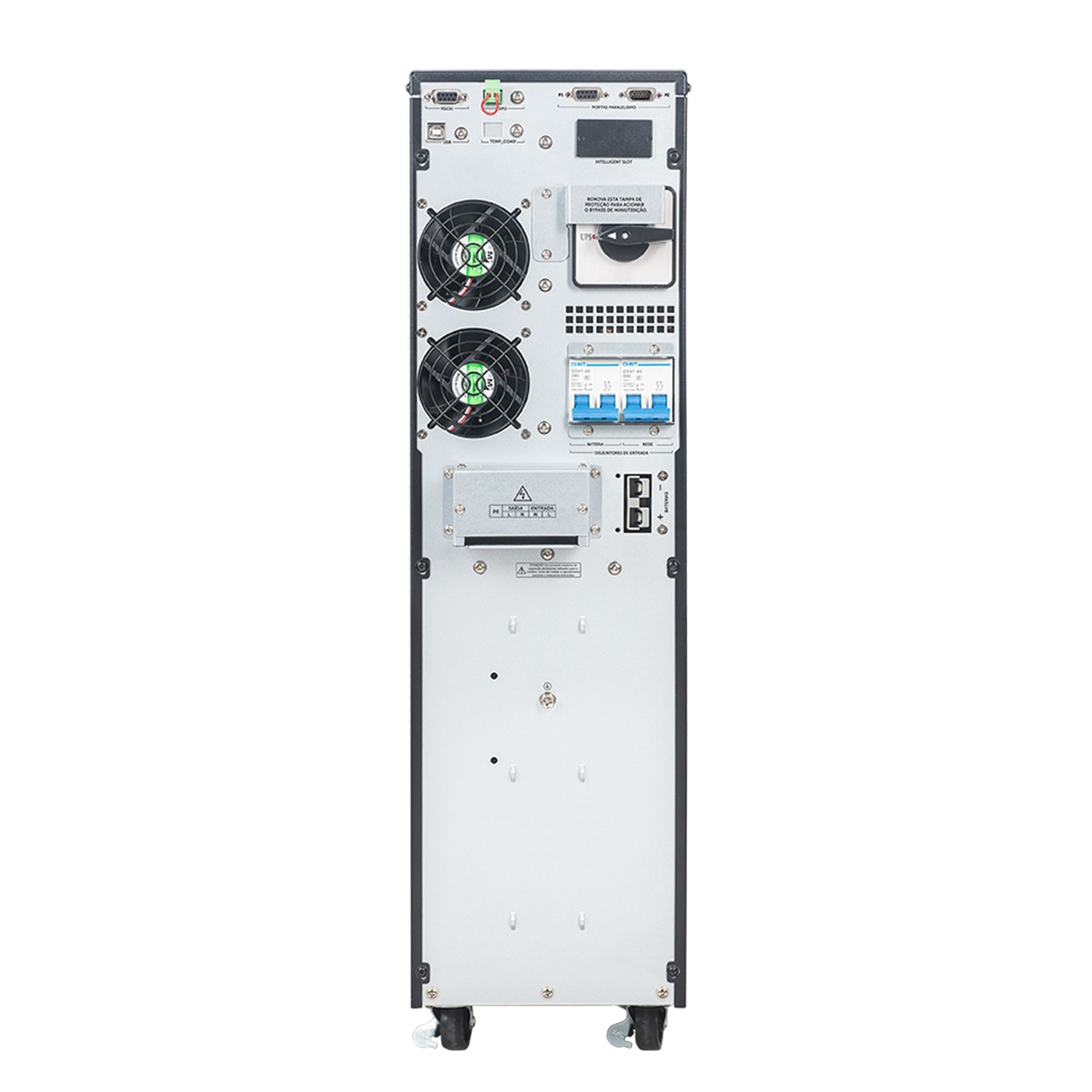

Chave by-pass de manutenção
Proteção Disjuntor da entrada
Tempo de transferência 0 ms
Função
Força o nobreak a operar no modo Bypass para manutenção, alimentando a carga via
rede elétrica
Local de instalação Painel traseiro
Tipo de acionador Chave rotacional protegida
Proteção Disjuntor da entrada
Recursos
Tempo de transferência
Rede para bateria: 0 ms
Rede para Bypass: 0 ms
Proteção contra sobrecarga
105% - 110%: 10min
110% - 125%: 1min
126% - 150%: 30s
Atuação da proteção contra sobrecarga Passa a operar em modo Bypass
Proteção contra sobrecarga em modo Bypass Disjuntor de entrada
Proteção contra curto-circuito
Modo Rede: atuação eletrônica. Limita a corrente
Modo Bateria: atuação eletrônica. Limita a corrente
Modo Bypass: atuação do disjuntor de entrada
Proteção contra sobreaquecimento
Modo Rede: passa a operar no modo Bypass
Modo Bateria: desliga imediatamente
Fim de autonomia em modo Bateria Emite alerta audiovisual e desliga o nobreak
Autodiagnóstico Sim
Gerenciamento avançado das baterias Sim
Alarmes audiovisuais Falha da rede, bateria baixa, sobrecarga, falhas no sistema
LED & LCD display
Tensão de entrada e saída, frequência de entrada e saída, tensão das baterias,
temperatura interna, tempo de autonomia
Interfaces de comunicação RS232, USB, SNMP
Placa de gerenciamento remoto SNMP Compatível com PGR 801L (não inclusa)
Paralelismo do nobreak N+X Até 4 unidades em paralelo
Físico
Temperatura de operação 0-40 °C
Temperatura de armazenamento -25-55 °C
Umidade máxima 0-95% (sem condensação)
Altitude máxima de operação <1000 m
Ruído audível <65 dB
Dimensões máximas (L x P x A) 191 x 711 x 495 mm
Peso 73,3 kg
